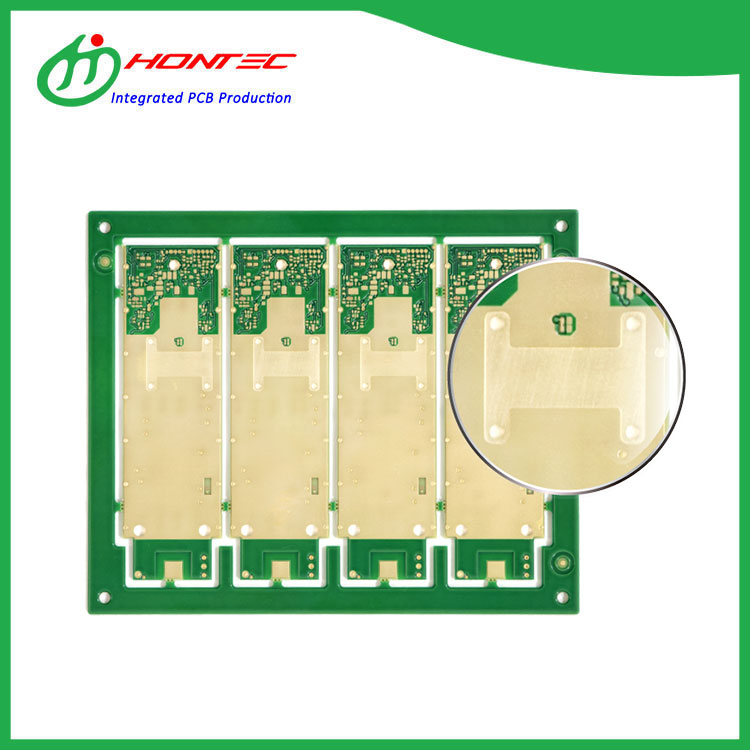

Jakie właściwości materiału naprawdę mają znaczenie w przypadku płyty wysokiej częstotliwości
DlaPłyta wysokiej częstotliwości, wydajność elektryczna jest najważniejsza. Podstawowe właściwości, które należy ocenić, to:
Stała dielektryczna (Dk):Musi być niski i stabilny. Wahania Dk wraz z częstotliwością lub temperaturą powodują zniekształcenie sygnału.
Współczynnik rozproszenia (Df):To musi być wyjątkowo niskie. Wysoki Df przekłada się bezpośrednio na znaczną utratę sygnału, pozbawiając projekt mocy i przejrzystości.
Zarządzanie ciepłem:Materiał musi skutecznie odprowadzać ciepło, aby zapewnić niezawodność i stałą Dk.
Absorpcja wilgoci:Niska absorpcja ma kluczowe znaczenie, ponieważ spożycie wody drastycznie zmienia właściwości elektryczne.
Na SZANTEC, specjalizujemy się w podłożach, które wyróżniają się w tych obszarach, zapewniając stabilną platformę, której wymagają aplikacje o wysokiej częstotliwości.
Porównanie popularnych materiałów o wysokiej częstotliwości
Wybór materiału polega na zrównoważeniu wydajności, przetwarzalności i kosztów. Oto profesjonalne porównanie typowych opcji:
| Rodzaj materiału | Typowy Dk (10 GHz) | Typowy Df (10 GHz) | Kluczowe zalety | Najlepsze dla |
|---|---|---|---|---|
| Standardowy FR-4 | ~4.3 | ~0,020 | Bardzo niski koszt, łatwa obróbka | Niekrytyczne zastosowania o niskiej częstotliwości |
| Seria Rogers RO4000® | 2,55 - 6,15 | 0,0027 - 0,0037 | Doskonała wydajność, dobra przetwarzalność | Płyta wysokiej częstotliwościdla radarów samochodowych, telekomunikacji |
| PTFE (Teflon®) | 2,1 - 2,55 | 0,0009 - 0,0020 | Bardzo niskie straty, stabilna Dk | Ekstremalna wydajność: lotnictwo, obrona, mmWave |
| Laminat HONTEC HF-1 | 3,0 ± 0,05 | 0.0020 | Optymalna równowaga kosztów i wydajności, łatwe łączenie wielowarstwowe | Komercyjna sieć bezprzewodowa, IoT, szybka technologia cyfrowa |
Tabela ta podkreśla kluczową informację: chociaż czysty PTFE zapewnia najniższe straty, jego wytworzenie może być trudne i kosztowne. NaszLaminat HONTEC HF-1jesteśmy czymś więcej niż dostawcą — jesteśmy Twoim partnerem technicznym w podejmowaniu tych złożonych decyzji. Omówmy Twoje konkretne zastosowanie, wymagania dielektryczne i budżet, aby znaleźć idealne rozwiązanie podłoża.Płyta wysokiej częstotliwościzarówno wydajne, jak i ekonomiczne w produkcji.
Jakie parametry techniczne powinienem określić dla mojego projektu
Oprócz rodzaju materiału należy zdefiniować dokładne parametry. Kiedy współpracujesz zSZANTEC, przeprowadzimy Cię przez proces określania:
Układ warstw:Pomagamy zaprojektować optymalny układ rdzeni i prepregów.
Rodzaj i grubość miedzi:Stosowanie niskoprofilowej lub walcowanej miedzi w celu zmniejszenia utraty efektu naskórkowania.
Chropowatość powierzchni:Gładsza folia miedziana minimalizuje straty w przewodziePłyta wysokiej częstotliwości.
Poszycie i wykończenie:Zapewnienie wykończenia powierzchni, takiego jak srebro zanurzeniowe lub ENEPIG, nie pogarsza wydajności RF.
Czy wziąłeś pod uwagę całkowity koszt płytki drukowanej, a nie tylko laminatu?
Początkowy koszt materiałów to tylko jeden czynnik. Tańszy laminat charakteryzujący się większą stratą lub słabą przetwarzalnością może prowadzić do:
Wyższe wskaźniki odrzuceń montażu.
Potrzeba dodatkowego wzmocnienia, aby przezwyciężyć straty.
Awarie w terenie i koszty gwarancji.
NiezawodnyPłyta wysokiej częstotliwościzbudowany z odpowiednio dobranych materiałów od zaufanego partnera, takiego jak my, oszczędza całkowity koszt systemu i chroni Twoją reputację.
Gotowy do zbudowania doskonałej płyty wysokiej częstotliwości
Właściwy wybór materiału to pierwszy i najważniejszy krok w stronę udanego produktu. Nie chodzi tylko o arkusze danych; chodzi o fachowe wskazówki i niezawodne dostawy. My oSZANTECjesteśmy czymś więcej niż dostawcą — jesteśmy Twoim partnerem technicznym w podejmowaniu tych złożonych decyzji. Omówmy Twoje konkretne zastosowanie, wymagania dielektryczne i budżet, aby znaleźć idealne rozwiązanie podłoża.
Skontaktuj się z namijuż dziś ze specyfikacjami projektu, aby uzyskać poradę ekspercką i konkurencyjną wycenę. Zbudujmy razem coś wyjątkowego.
