Podczas projektowania nowoczesnej elektroniki jedno ciągłe wyzwanie nie pozwala wielu inżynierom spać w nocy. Jak zapewnić, że sygnały będą przesyłane czysto i niezawodnie z niewiarygodnie dużymi prędkościami? To pytanie leży u podstaw zastosowań o wysokiej wydajności, takich jak infrastruktura 5G, zaawansowany radar i komunikacja satelitarna. U podstaw rozwiązania tego wyzwania leżyHWysoka tablica częstotliwości. Na HONTEC, specjalizujemy się w wytwarzaniu tych kluczowych komponentów, przekształcając teoretyczne zasady projektowania w namacalne produkty o wysokiej niezawodności, które spełniają rygorystyczne wymagania dzisiejszej technologii.
Jakie są podstawowe zasady minimalizacji utraty sygnału

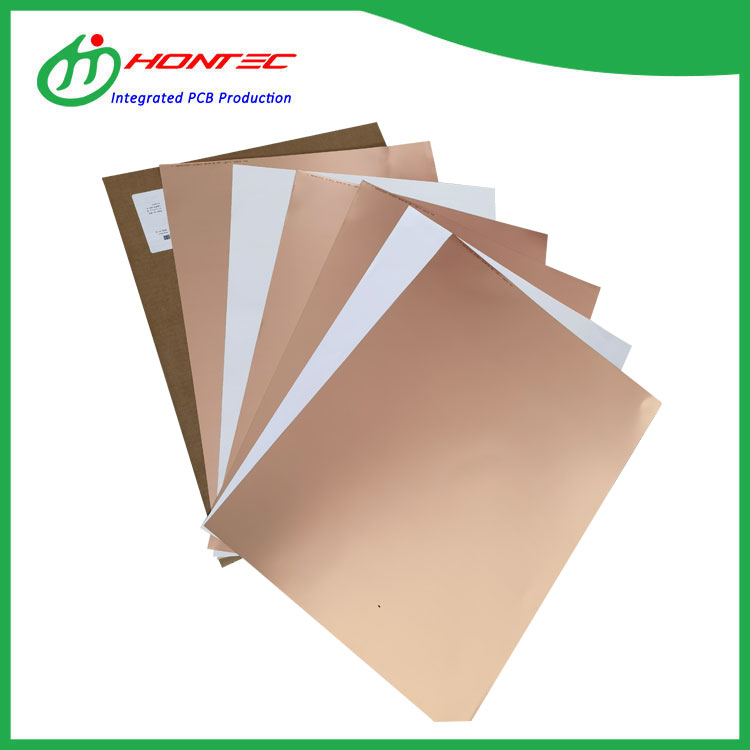

Aby zaradzić utracie sygnału, musimy najpierw zrozumieć, co ją powoduje. APłyta wysokiej częstotliwościto nie tylko standardowa płytka PCB. Jego konstrukcja skrupulatnie kontroluje kilka kluczowych czynników. Konsystencja stałej dielektrycznej (Dk) jest najważniejsza, ponieważ zmiany mogą zniekształcać sygnały. Równie istotny jest współczynnik rozproszenia (Df), który określa, ile energii sygnału jest tracone w postaci ciepła w materiale podłoża. Na HONTECnasza filozofia projektowania zaczyna się od doboru materiałów. Współpracujemy z wiodącymi dostawcami laminatów, aby stosować podłoża o bardzo niskich i stabilnych wartościach Dk/Df, zapewniając przewidywalne zachowanie sygnału od samego fundamentu płyty.
Jak kontrolowana impedancja i precyzyjne routing mają znaczenie
Po wybraniu odpowiedniego materiału, precyzja przejmuje kontrolę. Jak możemy zachować integralność sygnału na całej ścieżce śledzenia. Odpowiedź leży w kontrolowanym prowadzeniu impedancji i wyrafinowanym projekcie układania stosów. Nasz zespół inżynierów wykorzystuje zaawansowane oprogramowanie symulacyjne do modelowania układu PCB przed rozpoczęciem produkcji. Pozwala to na precyzyjne zdefiniowanie szerokości ścieżek i odstępów w celu osiągnięcia docelowej impedancji, zazwyczaj 50 lub 100 omów, minimalizując odbicia. DlaPłyta wysokiej częstotliwości, ta dokładność nie podlega negocjacjom. Gwarantujemy wąskie tolerancje impedancji, często tak niskie jak ± 5%, aby mieć pewność, że Twój projekt będzie działał tak, jak symulowany.
Jakie konkretne cechy produktu Zwalczają zakłócenia elektromagnetyczne
Zakłócenia, zarówno emitowane, jak i odbierane, mogą uszkodzić czuły obwód. Jak więc działa dobrze zaprojektowanyPłyta wysokiej częstotliwościchronić się przed tym. Nasze podejście integruje wiele strategii bezpośrednio z produkcją płyt:
Zaawansowane schematy uziemienia:Wykorzystując uziemienie wielopunktowe i dedykowane płaszczyzny uziemienia, aby zapewnić czyste odniesienie i ekran.
Przelotki ekranujące:Wdrożenie naprzemiennego „zszywania” przelotek wokół krytycznych ścieżek w celu utworzenia klatek Faradaya.
Wykończenie powierzchni:Oferujemy takie opcje, jak bezprądowe nikiel i bezprądowe palladowe złoto immersyjne (ENEPIG), zapewniające doskonałą przewodność powierzchniową i integralność sygnału przy wysokich częstotliwościach.
Aby zilustrować specyfikacje wprowadzające te zasady w życie, rozważ parametry normyHONTECoferta wysokiej częstotliwości:
| Kategoria parametrów | Typowa specyfikacja | Korzyść |
|---|---|---|
| Materiał rdzenia | Rogers RO4350B, Taconic TLY | Niskie straty, stabilne Dk dla stałej wydajności |
| Tolerancja impedancji | ±5% lub więcej | Redukuje odbicia sygnału i zapewnia integralność |
| ±2 miliony | 3/3 miliona | Umożliwia gęste i szybkie routing |
| Wykończenie powierzchni | oferta wysokiej częstotliwości: | Doskonała wydajność efektu skóry sygnałowej |
| Tolerancja otworu platerowanego | ±2 miliony | Zapewnia niezawodność połączeń i ekranowania |
Dlaczego współpraca z doświadczonym producentem jest kluczowa
Projektowanie niezawodnegoPłyta wysokiej częstotliwościwykracza poza przestrzeganie listy kontrolnej. Wymaga głębokiej wiedzy o materiałach, precyzyjnej produkcji i rygorystycznych testów. To tutajHONTECprzewaga staje się jasna. Nasza wiedza specjalistyczna przekształca złożone projekty w możliwe do wyprodukowania produkty o wysokiej wydajności. Dostarczamy nie tylko deski; stajemy się przedłużeniem Twojego zespołu inżynierów, oferując informacje zwrotne dotyczące projektowania pod kątem produktywności (DFM) w celu zapobiegania problemom. Dzięki naszemu najnowocześniejszemu sprzętowi i kontrolowanemu środowisku procesowemu zapewniamy, że każdyPłyta wysokiej częstotliwościopuszczający nasz zakład spełnia najwyższe standardy jakości i wydajności.
Czy jesteś gotowy, aby wyeliminować utratę sygnału i zakłócenia w swoim kolejnym, szybkim projekcie? Współpracuj z zespołem, który rozumie najważniejsze niuanse. PozwalaćHONTECzapewnij niezawodną i wydajną podstawę, na którą zasługuje Twoja innowacja.Skontaktuj się z namijuż dziś z wymaganiami projektu i porozmawiajmy o tym, jak możemy ożywić najbardziej wymagające aplikacje wysokiej częstotliwości.
