Otwór na zaślepkę z pasty miedzianej umożliwia montaż płytek obwodów drukowanych o dużej gęstości i nieprzewodzącej pasty miedzianej do przelotowych otworów w okablowaniu. Jest szeroko stosowany w satelitach lotniczych, serwerach, maszynach do okablowania, podświetleniach LED itp. Poniżej znajduje się około 18-warstwowy otwór wtykowy z pasty miedzianej, mam nadzieję, że pomogę ci lepiej zrozumieć 18-warstwowy otwór wtykowy z pasty miedzianej.

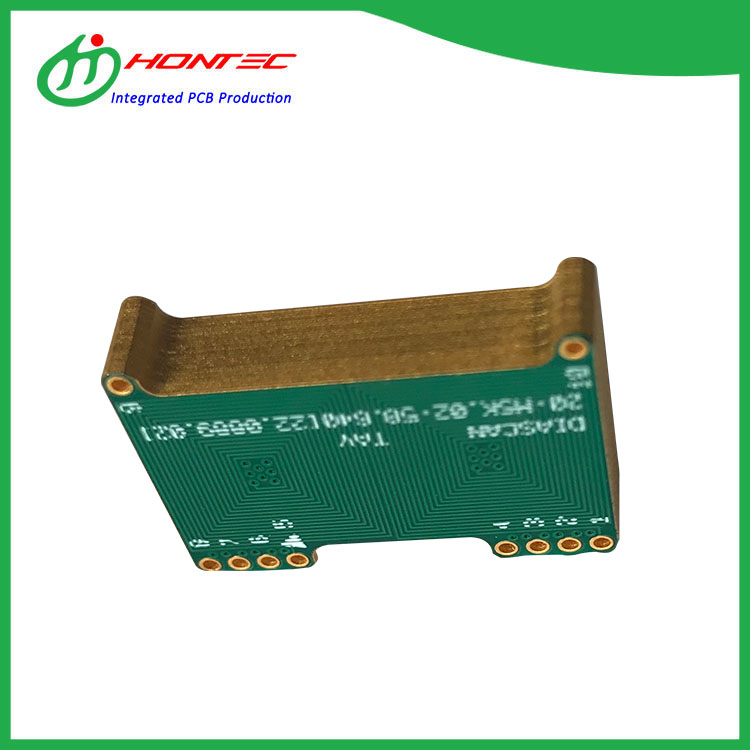

PCB z cewki ultra małej rozmiaru-porównywana z płytą modułową, płytka cewki jest bardziej przenośna, niewielka i lekka. Ma cewkę, którą można otworzyć w celu łatwego dostępu i szerokiego zakresu częstotliwości. Wzór obwodu jest głównie uzwojenia, a płytka obwodu z trawionym obwodem zamiast tradycyjnych obrotów drutu miedzianego jest głównie stosowana w elementach indukcyjnych. Ma szereg zalet, takich jak wysoka pomiar, wysoka dokładność, dobra liniowość i prosta struktura. Poniższe jest około 17 warstw ultra małej cewki, mam nadzieję, że pomoże Ci lepiej zrozumieć 17 warstw ultra małe cewki.
Płyta HDI (łącznik wysokiej gęstości), to znaczy płyta o wysokiej gęstości, jest płytą obwodową o stosunkowo wysokiej gęstości rozkładu linii przy użyciu mikro-ślepej i zakopanej za pomocą technologii. Poniższe jest około 10 warstw HDI PCB, mam nadzieję, że lepiej zrozumieć 9-krotne PCB HDI HDI PCB
BGA to mała paczka na płytce drukowanej, a BGA to metoda pakowania, w której układ scalony wykorzystuje organiczną płytkę nośną. Poniżej znajduje się około 8-warstwowych małych PCB BGA, mam nadzieję, że pomogę Ci lepiej zrozumieć 8-warstwowe małe BGA PCB .
PCB HDI 5SP jest wciśnięty najpierw 3-6 warstw, a następnie dodaje się 2 i 7 warstw, a na koniec dodaje się 1 do 8 warstw, łącznie trzy razy. Poniższe to około 8 warstw 3step HDI, mam nadzieję, że pomoże Ci lepiej zrozumieć 8 warstw 3step HDI.
Podłoże DE104 PCB jest odpowiednie dla: specjalnego podłoża do komunikacji i branży Big Data. Poniższe to około 8 warstwy FR408HR, mam nadzieję, że pomoże Ci lepiej zrozumieć 8 warstw FR408HR.
