Streszczenie: Ciężkie miedziane PCBsą niezbędne w zastosowaniach wymagających dużej mocy i niezawodności. W tym artykule omówiono ich zalety, rozważania projektowe, procesy produkcyjne i praktyczne zastosowania, aby pomóc inżynierom i firmom zoptymalizować wydajność elektroniki przy jednoczesnej redukcji awaryjności.
Spis treści

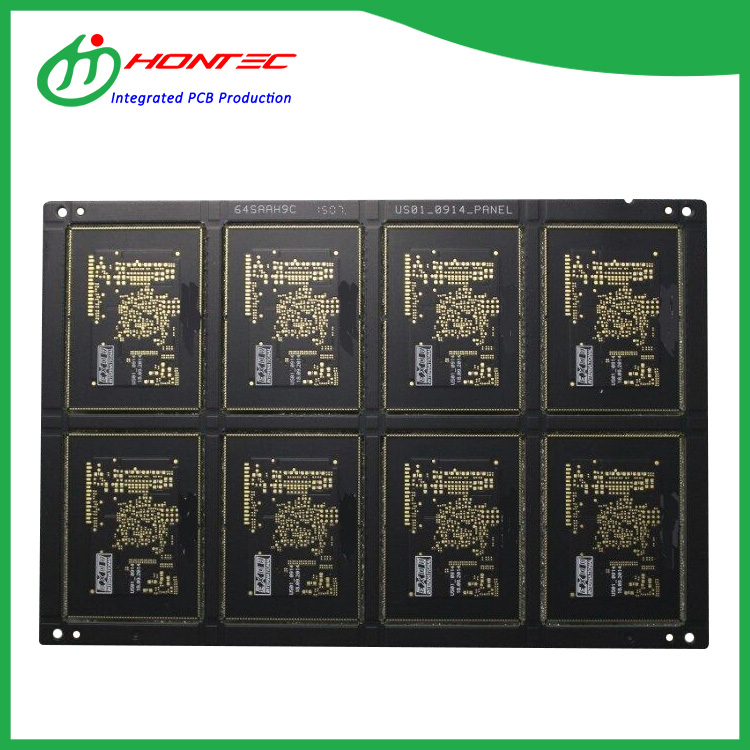

Co to jest PCB z ciężkiej miedzi?
Ciężkie miedziane płytki PCB to płytki obwodów drukowanych zaprojektowane z miedzi o grubości przekraczającej standardowe poziomy, zazwyczaj 3 uncje/ft² (105 μm) lub więcej. Obsługują wyższe prądy, skutecznie rozpraszają ciepło i są niezbędne w przemysłowej elektronice mocy, elektronice samochodowej i obwodach wysokoprądowych.
W porównaniu do standardowych płytek PCB, grube miedziane płytki PCB zapewniają:
- Zwiększona obciążalność prądowa
- Ulepszone zarządzanie temperaturą
- Zwiększona wytrzymałość mechaniczna
- Dłuższa żywotność w wymagających warunkach
Zalety ciężkiej miedzi PCB
| Funkcja | Korzyść |
|---|---|
| Wysoka wydajność prądowa | Obsługuje wyższe natężenie prądu bez nadmiernego ogrzewania. |
| Doskonałe odprowadzanie ciepła | Zmniejsza ryzyko uszkodzenia podzespołów na skutek naprężeń termicznych. |
| Wytrzymałość mechaniczna | Jest odporny na wypaczenia i odkształcenia podczas pracy. |
| Trwałość | Wydłuża żywotność PCB w trudnych warunkach przemysłowych. |
Te zalety sprawiają, że ciężkie miedziane PCB są niezbędne w sektorach, w których niezawodność i wydajność nie podlegają negocjacjom.
Rozważania projektowe dotyczące ciężkich miedzianych płytek PCB
Projektowanie ciężkich miedzianych płytek drukowanych wymaga szczególnej uwagi na czynniki wpływające na wydajność i możliwości produkcyjne:
- Szerokość i grubość śladu:Upewnij się, że ścieżki obsługują wymagany prąd bez przegrzania.
- Zarządzanie ciepłem:Użyj przelotek termicznych, płaszczyzn i radiatorów, aby efektywnie odprowadzać ciepło.
- Wybór materiału:Wybierz podłoża takie jak FR-4, poliimid lub płyty z rdzeniem metalowym, w zależności od potrzeb termicznych i mechanicznych.
- Techniki powlekania:Miedź osadzana elektrolitycznie zapewnia jednolitą grubość i niezawodność.
- Panelizacja:Optymalizuj pod kątem wydajności produkcyjnej i ograniczaj ilość odpadów.
Proces produkcji ciężkich płytek PCB z miedzi
Produkcja ciężkich miedzianych płytek PCB obejmuje kilka kluczowych etapów:
- Przygotowanie materiału bazowego:Wybór wysokiej jakości podłoża i wstępnie klejonych folii miedzianych.
- Laminowanie:Prasowanie warstw miedzi i prepregu pod wpływem wysokiej temperatury i ciśnienia.
- Wzornictwo:Wykorzystanie fotolitografii do określenia ścieżek obwodów.
- Akwaforta:Usuwanie nadmiaru miedzi w celu pozostawienia pożądanych śladów.
- Galwanotechnika:Tworzenie dodatkowej miedzi dla ścieżek wysokoprądowych.
- Wykończenie powierzchni:Nakładanie HASL, ENIG lub innych wykończeń w celu zapewnienia lutowalności.
- Testowanie:Testy elektryczne, termiczne i mechaniczne w celu zapewnienia standardów wydajności.
Zastosowania ciężkich miedzianych PCB
Ciężkie miedziane płytki drukowane są szeroko stosowane w branżach, w których trwałość i obsługa dużej mocy mają kluczowe znaczenie:
- Przemysłowe zasilacze i falowniki
- Pojazdy elektryczne i stacje ładowania
- Infrastruktura telekomunikacyjna i 5G
- Sprzęt do obrazowania medycznego i diagnostyki dużej mocy
- Wysokoprądowe systemy oświetlenia LED
Wskazówki dotyczące konserwacji ciężkich miedzianych płytek PCB
Właściwa pielęgnacja zapewnia długowieczność i niezawodne działanie:
- Regularna kontrola wzrokowa pod kątem korozji, rozwarstwień lub przegrzania.
- Sprawdź połączenia lutowane pod kątem pęknięć i w razie potrzeby wzmocnij.
- Czyścić nieściernymi roztworami antystatycznymi.
- Zapewnij odpowiednią gospodarkę cieplną podczas pracy.
- Postępuj zgodnie z wytycznymi producenta dotyczącymi limitów obciążenia elektrycznego.
Często zadawane pytania
- P1: Czy ciężkie miedziane płytki PCB mogą wytrzymać bardzo wysokie prądy?
- Tak, przy odpowiedniej konstrukcji ścieżki i grubości miedzi, mogą wytrzymać prądy powyżej 100 A, w zależności od zastosowania.
- P2: Jak gruba może być warstwa miedzi?
- Typowe ciężkie miedziane PCB mają grubość od 3 uncji (105 μm) do 10 uncji (350 μm) na warstwę.
- P3: Czy ciężkie miedziane PCB są droższe?
- Są generalnie droższe od standardowych płytek PCB ze względu na dodatkowe materiały i złożoność produkcji, ale ich wydajność i trwałość uzasadniają inwestycję.
- P4: Które branże czerpią największe korzyści z ciężkich miedzianych PCB?
- Branże takie jak motoryzacja, energetyka przemysłowa, lotnictwo, urządzenia medyczne i telekomunikacja znacznie czerpią korzyści z ich wysokiej wydajności prądowej i termicznej.
