Jakie są scenariusze aplikacji HDI PCB?

2025-08-26

Połączenie o dużej gęstości(HDI) PCB umożliwiają rewolucyjne postępy w elektronice poprzez pakowanie skomplikowanych obwodów w kompaktowe projekty. Jako lider produkcji HDI PCB,HontecDostarcza wymagające rozwiązania precyzyjne dla branż wymagających precyzji, niezawodności i szybkich innowacji. Dzięki certyfikatom, w tym UL, SGS i ISO9001 i usprawnionej logistyce za pośrednictwem UPS/DHL, wzmacniamy pozycję klientów w 28 krajach. Poniżej eksplorujemyHDI PCBZastosowania, specyfikacje techniczne i korzyści dla branży.

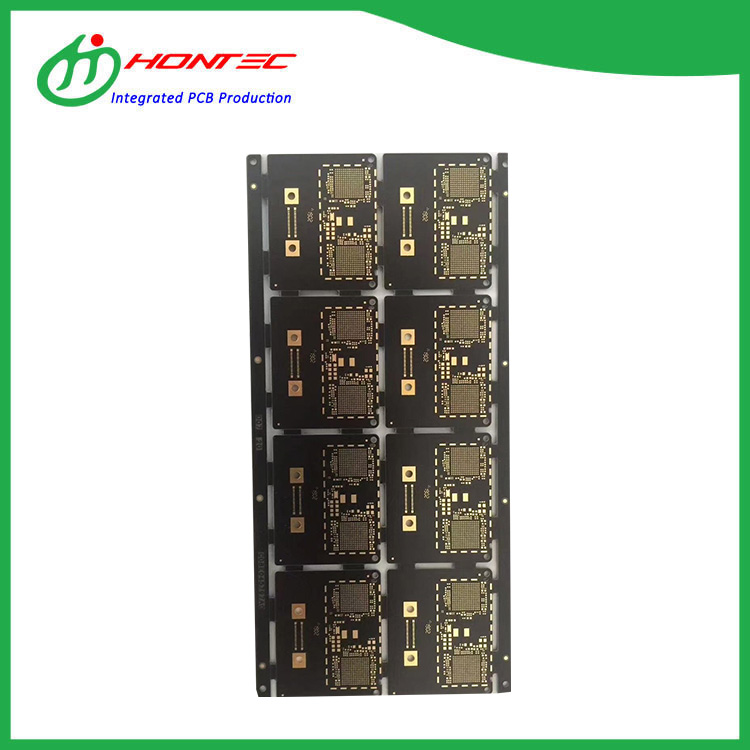

HDI PCB

Zrozumienie HDI PCB

PCB HDIUżywaj mikro-wiasów, przelotków ślepych/zakopanych i drobnych śladów, aby osiągnąć wyższą gęstość okablowania niż tradycyjne płyty. To pozwala:

Miniaturyzacja: rozmiar urządzeń skurczowych o 40–60%.

Zwiększona wydajność: zmniejsz utratę sygnału i rozmowę.

Integracja wielowarstwowa: Wspieraj złożone projekty w ograniczonych przestrzeniach.


Scenariusze aplikacji PCB HDI

A. Elektronika konsumpcyjna

Smartfony/tablety: umożliwia ultracienne projekty z tablicami wielu kamer i modułami 5G.

Urządzenia do noszenia: Uprawnia kompaktowe monitory zdrowia i słuchawki AR/VR.

B. Urządzenia medyczne

Systemy obrazowania: maszyny MRI i przenośne urządzenia ultrasonograficzne.

Implanty: monitory serca z materiałami biokompatybilnymi.

C. Elektronika samochodowa

ADAS: Czujniki Lidar i autonomiczne jednostki kontrolne.

Rozmawiający: wyświetlacze o wysokiej rozdzielczości i węzły łączności.

D. Aerospace i obrona

Awionika: systemy kontroli lotów z ekranem EMI.

Satelitarne Comms: Lekkie, oporne na promieniowanie desek.

E. Telekomunikacja

Infrastruktura 5G: stacje bazowe i wzmacniacze RF.

Routery/przełączniki: szybka transmisja danych.

F. Automatyzacja przemysłowa

Robotyka: kontrolery silnika i interfejsy czujników.

Bramy IoT: urządzenia komputerowe.



Parametr Zakres standardowy Zaawansowana zdolność
Liczba warstwy 4–20 warstw Do 30 warstw
Minimalny ślad/przestrzeń 3/3 mil (76,2 μm) 2/2 mln (50,8 μm)
Średnica mikro-via 0,1 mm 0,075 mm
Grubość tablicy 0,4–3,0 mm 0,2–5,0 mm
Wykończenie powierzchni Enig, Hasl, Silver Immersion Osp, twarde złoto
Tworzywo FR-4, High-TG, Rogers Poliimid, wolny od halogenu
