HONTEC jest jedną z wiodących producentów wielowarstwowych płytek drukowanych, która specjalizuje się w prototypowych płytkach drukowanych o dużej ilości, niskiej objętości i szybkiej rotacji dla zaawansowanych technologii w 28 krajach.
Nasza wielowarstwowa płytka PCB przeszła certyfikaty UL, SGS i ISO9001, stosujemy również ISO14001 i TS16949.
Umiejscowiony wShenzhenz GuangDong, HONTEC współpracuje z UPS, DHL i światowej klasy spedytorami w celu zapewnienia wydajnych usług wysyłkowych. Zapraszamy do zakupu płyt wielowarstwowych od nas. Odpowiedzi na każde żądanie klientów są udzielane w ciągu 24 godzin.

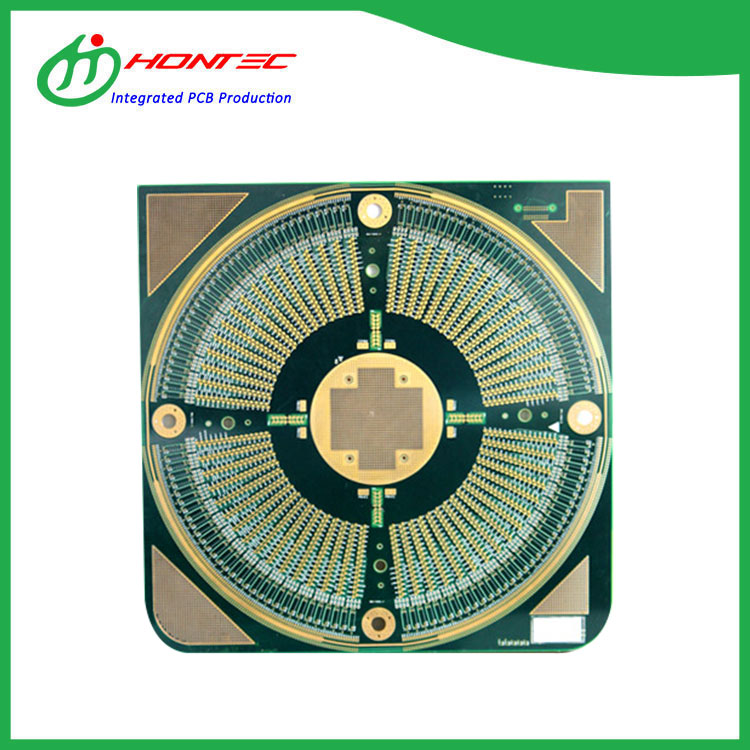

Wielowarstwowa precyzyjna płytka drukowana - Metoda produkcji płyty wielowarstwowej jest zwykle wykonywana najpierw przez wzór warstwy wewnętrznej, a następnie podłoże jednostronne lub dwustronne jest wykonywane metodą drukowania i trawienia, które jest zawarte w określonej warstwie pośredniej, a następnie podgrzewane, pod ciśnieniem i klejone. Jeśli chodzi o późniejsze wiercenie, jest to takie samo, jak w przypadku poszycia metodą otworów przelotowych z płyty dwustronnej.
WIELKA WYBROŚCI PCB Płytka PCB-Metoda produkcyjna płytki wielowarstwowej jest zazwyczaj wytwarzana przez wzór warstwy wewnętrznej, a następnie podłoże pojedynczego lub dwustronnego jest wykonane metodą drukowania i trawienia, która jest zawarta w wyznaczonym przeplataniu, a następnie podgrzewana, podciśnieniona i połączona. Jeśli chodzi o późniejsze wiercenie, jest ono tak samo jak metoda poszyjania przez dwustronną płytkę. Został wynaleziony w 1961 roku.
W porównaniu z płytą modułu, płyta cewki jest bardziej przenośna, ma niewielkie rozmiary i jest lekka. Ma cewkę, którą można otworzyć, aby uzyskać łatwy dostęp i szeroki zakres częstotliwości. Wzorzec obwodu składa się głównie z uzwojenia, a płytka drukowana z wytrawionym obwodem zamiast tradycyjnych zwojów drutu miedzianego jest stosowana głównie w elementach indukcyjnych. Ma szereg zalet, takich jak wysoki pomiar, wysoka dokładność, dobra liniowość i prosta struktura.Poniżej znajduje się około 17 warstw płyty cewek o bardzo małym rozmiarze, mam nadzieję, że pomogę ci lepiej zrozumieć 17-warstwową płytkę cewek o bardzo małym rozmiarze.
BGA to mała paczka na płytce drukowanej, a BGA to metoda pakowania, w której układ scalony wykorzystuje organiczną płytkę nośną. Poniżej znajduje się około 8-warstwowych małych PCB BGA, mam nadzieję, że pomogę Ci lepiej zrozumieć 8-warstwowe małe BGA PCB .
W erze dotykowej płytka PCB z ekranem kondensatora została zastosowana w różnych urządzeniach przemysłowych, takich jak automatyka przemysłowa, terminale stacji benzynowych, ekrany samolotów, samochodowy GPS, sprzęt medyczny, bankomaty POS i bankomaty, przemysłowe przyrządy pomiarowe i szybkie szyny itp. Czekaj, rozwija się nowa rewolucja przemysłowa. Poniżej znajduje się około 4-warstwowej płytki PCB ekranu kondensatora, mam nadzieję, że pomogę Ci lepiej zrozumieć 4-warstwową płytkę PCB ekranu kondensatora.
Przy dużych prędkościach ślady PCB kontroli impedancji są wykorzystywane jako linie przesyłowe, a energia elektryczna może być odbijana tam iz powrotem, podobnie jak w przypadku, gdy fale w wodzie jeziora napotykają przeszkody. Kontrolowane ślady impedancji mają na celu zmniejszenie odbić elektronicznych i zapewnienie prawidłowej konwersji między śladami płytki drukowanej a połączeniami wewnętrznymi.
